Инфракрасные извещатели движения, какие бывают

[Всего голосов: 0    Средний: 0/5]

Пассивные оптико электронные инфракрасные извещателиПассивные оптико-электронные инфракрасные извещатели движения наиболее популярный тип датчиков используемых в системах охраны. Такими они стали в силу невысокой стоимость, универсальности применения и приемлемой дальности зоны обнаружения. Используются датчики для обнаружения движущегося живого объекта. Инфракрасные извещатели движения имеют компактные размеры, привлекательный внешний вид и хорошо вписываются в дизайн интерьера. Они, хорошо подходят для охраны небольших помещений, контроля возможных мест проникновения (двери, арки, окна и т.д.) и не требуют настройки.
Принцип действия датчиков основан на обнаружении и смене месторасположения инфракрасного излучения исходящего от объекта. Оптическая система построена на базе высококачественного сегментного зеркала или же для фокусировки излучения используется кольцевая линза Френеля. При появлении объекта испускающего тепло оптическая система фокусирует ИК-излучение на пироэлементе. При перемещении источника излучения оно фокусируется различными сегментами оптической системы, что приводит к формированию нескольких последовательных импульсов. Сигнал обрабатывается сигнальным микропроцессором, и контакты датчика размыкаются.
Угол зоны обнаружения пассивных ИК-датчиков в горизонтальной плоскости обычно составляет 90-100º, в вертикальной — приближается к 90º. Устанавливают датчики обычно на стене, на высоте 2-2,4 метра, возникающую при этом «мертвую зону» можно устранить встречным включением 2-го ИК-датчика. Не рекомендуется попадание на датчик прямых солнечных лучей.

Пассивные оптико электронные инфракрасные извещатели
В извещателях с оптической системой на базе сегментных зеркал, по заявлениям производителей, «мертвая зона» отсутствует.
Обычно дальность зоны обнаружения находится в пределах 10-20 метров, но может достигать100 м. — выпускаются и такие модели.

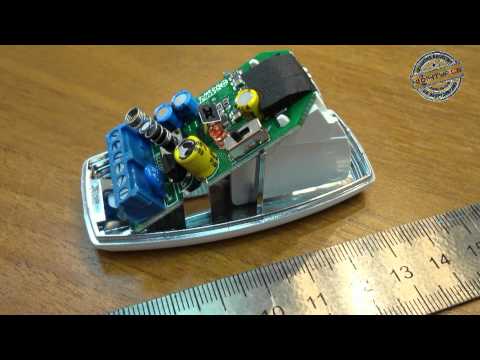

Конструктивно датчики выполнены в виде двух блоков. Неподвижная часть крепится на жесткое основание (стена, потолок). Подвижная часть имеет возможность поворота в вертикальной и горизонтальной плоскостях. Поворот по горизонтали возможен в пределах ±20º, по вертикали от +5º до -20º. Возможные углы поворота лучше уточнить в паспорте извещателя. Все датчики имеют тампер и возможность регулировки чувствительности. Чувствительность извещателя при движении объекта вдоль луча зрения (приближение/удаление) несколько ниже, чем при поперечном перемещении.
Питание осуществляется источником постоянного тока от 8 до 28 В, в зависимости от модели, по шлейфу.
В заключении необходимо добавить, что последние модели датчиков поддерживают функцию антимаскирования, которая обнаруживает попытки блокировки датчика — закрытие тканью, запыление оптической системы аэрозолем и др. Обойти пару ИК извещателей человеку практически невозможно.
